JSQ 计数显示控制器是工业用智能计数器，可配接各类光电开关、接近开关、光栅尺、增量式旋转编码器等脉冲输出的传感器，用于实现计数、测量位移、长度、角度等。有7位显示和5位显示两种形式。可选配开关量输入、报警输出、变送和通讯等功能。

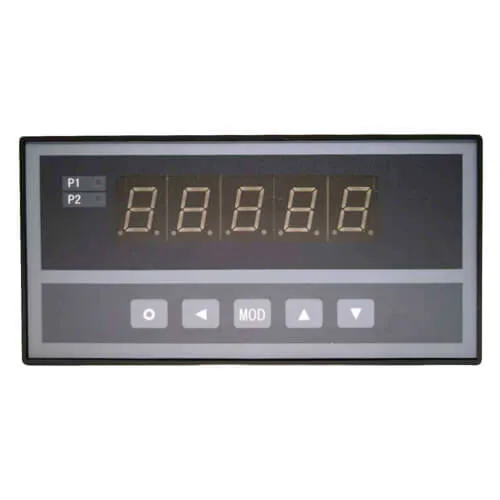

JSQ 计数显示控制器
Description
JSQ 计数显示控制器
JSQ 计数显示控制器是工业用智能计数器，可配接各类光电开关、接近开关、光栅尺、增量式旋转编码器等脉冲输出的传感器，用于实现计数、测量位移、长度、角度等。有7位显示和5位显示两种形式。可选配开关量输入、报警输出、变送和通讯等功能。
规格
- 单相脉冲或双相正交脉冲输入
- 分低速（10Hz以下）和高速两种类型，最高计数频率10kHz
- 0.0001～45.000 宽范围可设置计数比率
- 7位显示和5位显示2种可选择形式：
7位显示：显示范围-9999999～9999999
5位显示：显示范围-19999～45000
- 5位显示的仪表，可以选配变送输出功能及多计数比率功能。（多计数比率功能常用于多层卷缆的长度测量）
- 2点预置输出（选配）：2种输出方式，可设置延时恢复和自动清零功能。可以实现范围报警和自动定量（定长）控制
- 3点开关量输入（选配）：可以实现清零，加/减计数，显示锁定的外部控制
- 变送输出功能（5位显示的表可选配）
- 通讯功能（选配）
- 仪表电源：100-240V AC 或 10-24V AC / 10-24VDC
技术参数
| 项目 | 规格 | |
| 电源电压 | AC 电源 | 100-240 V AC 50/60 Hz |
| AC/DC 电源 | 10-24V AC 50/60 Hz；10-24V DC | |
| 消耗功率 | AC 电源 | 7 VA以下 |
| AC/DC 电源 | AC：6 VA以下；DC：5W以下 | |
| 允许电压变动范围 | 电源电压的90 ~ 110 % | |
| 绝缘电阻 | ≥100MΩ（500 V DC MEGA基准） | |
| 绝缘强度 | 2000 V AC（测试条件：50/60Hz，1分钟） | |
| 抗干扰 | IEC61000-4-2（静电放电)，Ⅲ级；
IEC61000-4-4（电快速瞬变脉冲群），Ⅲ级； IEC61000-4-5（浪涌），Ⅲ级 |
|
| 防护等级 | IP65（产品前面板防护）（GB/T42-2008） | |
| 运行环境 | 温度 | -10 ~ 55℃；保存 -25 ~ 65℃ |
| 湿度 | 35 ~ 85 %RH；保存 35 ~ 85 %RH | |
| 安装位置 | 室内，海拔高度＜2000m | |
如需计时器类产品，请选用YSK 延时控制器。
